5- Achsen Bearbeitungszentrum Portalfraese Zimmermann FZ 37 für Aerospace und Formenbau

Zimmermann FZ 37 für Aerospace und Formenbau

5- Achsen CNC- Portalfräsmaschine

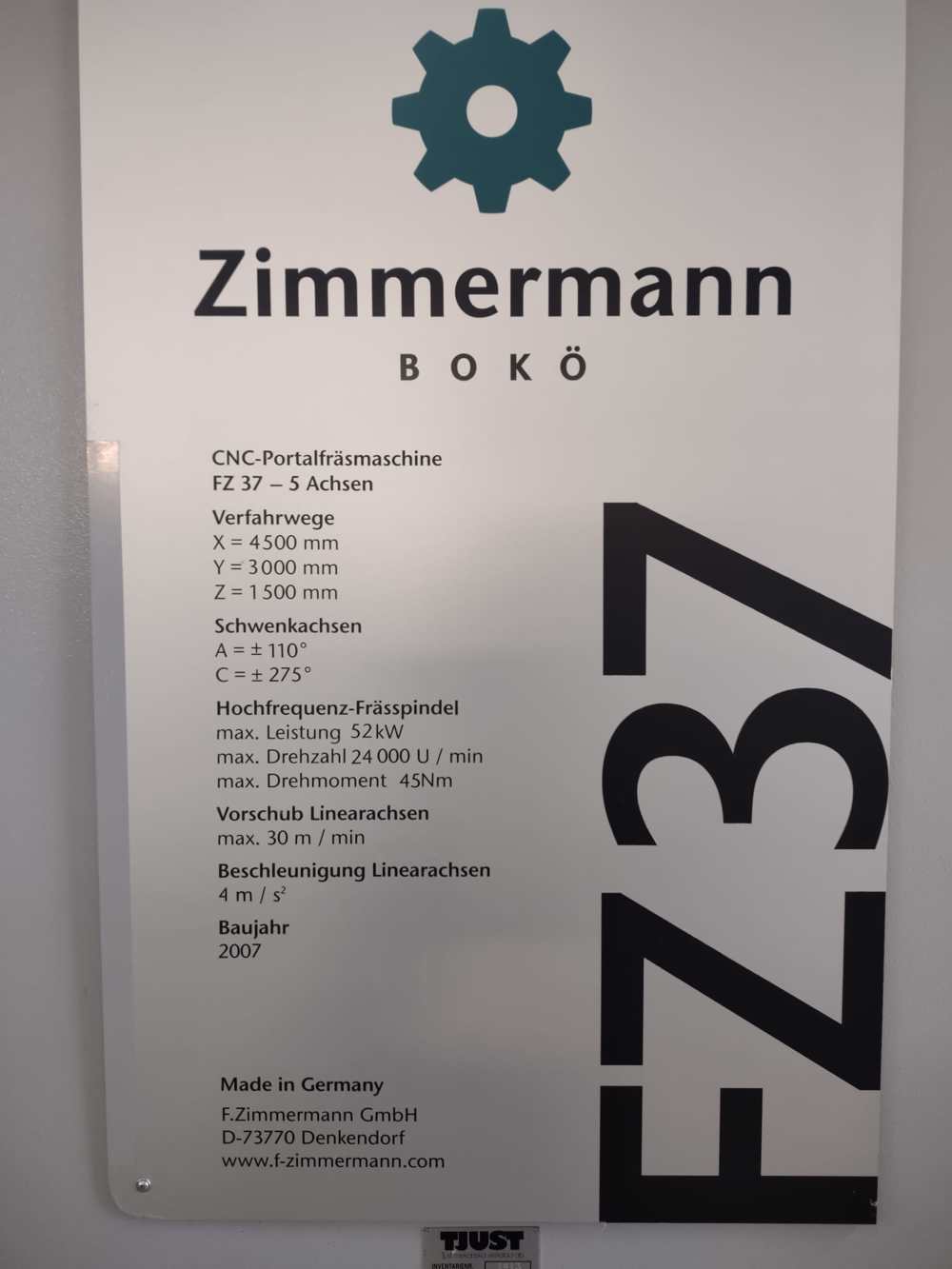

Hersteller : Zimmermann
Typ : FZ37
Baujahr 2007 / installiert 2008

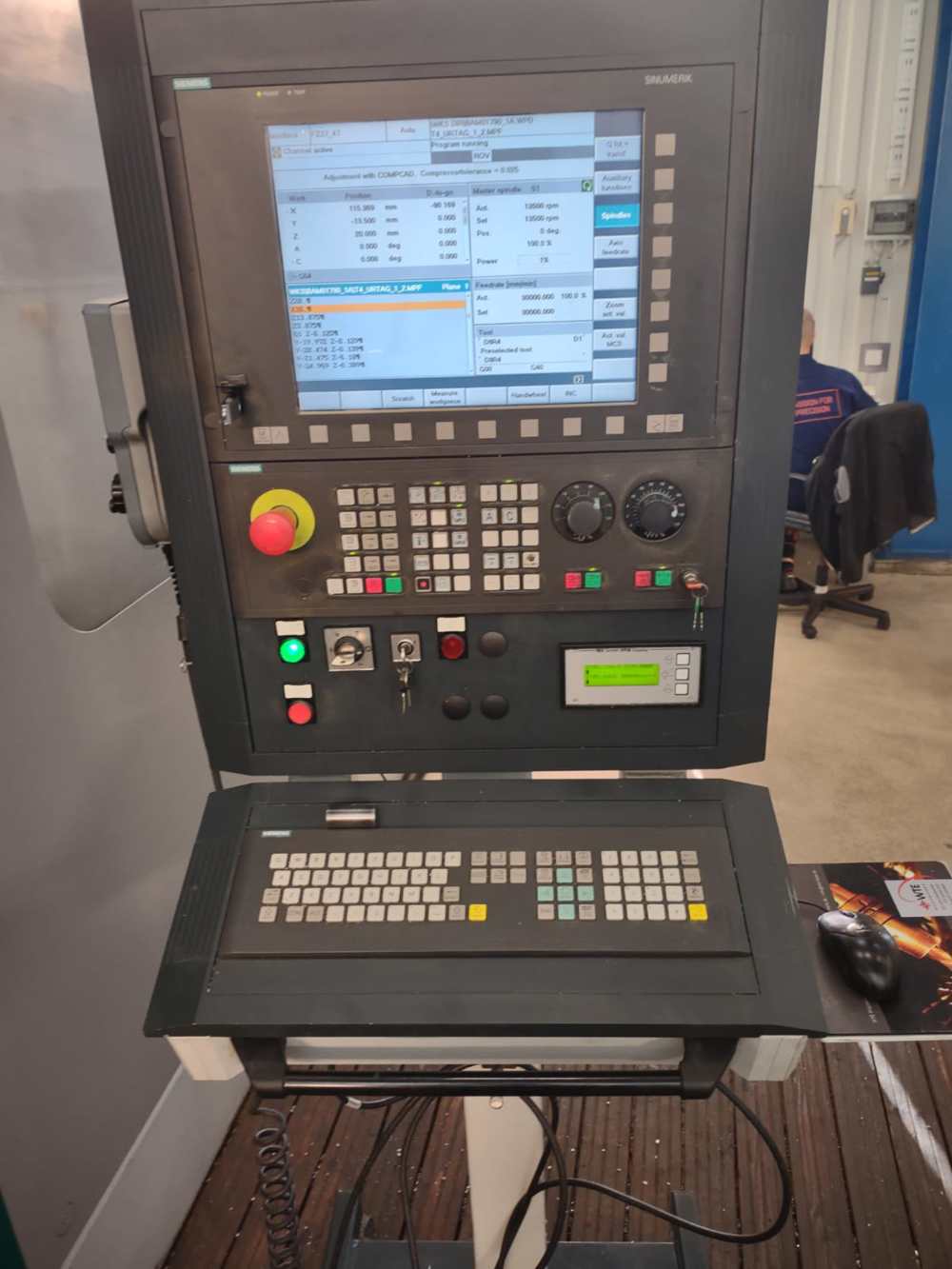

Steuerung : Siemens 840 D
Verfügbarkeit : ab Lager Schweden
Zustand : sehr gut, wie neu
Einschaltstunden : 9752 h
Spindelstunden : 1784 h


Video : https://youtu.be/Z11lEBvj4Gk


Letzter Service an der Maschine : Oktober 2021
Backup + Pufferbatterien neu März / 2022

Maschine wurde nur als Backup eingesetzt

Technische Daten

Arbeitsbereiche
X-Achse 4500 mm
Y-Achse 3000 mm
Z-Achse 1500 mm

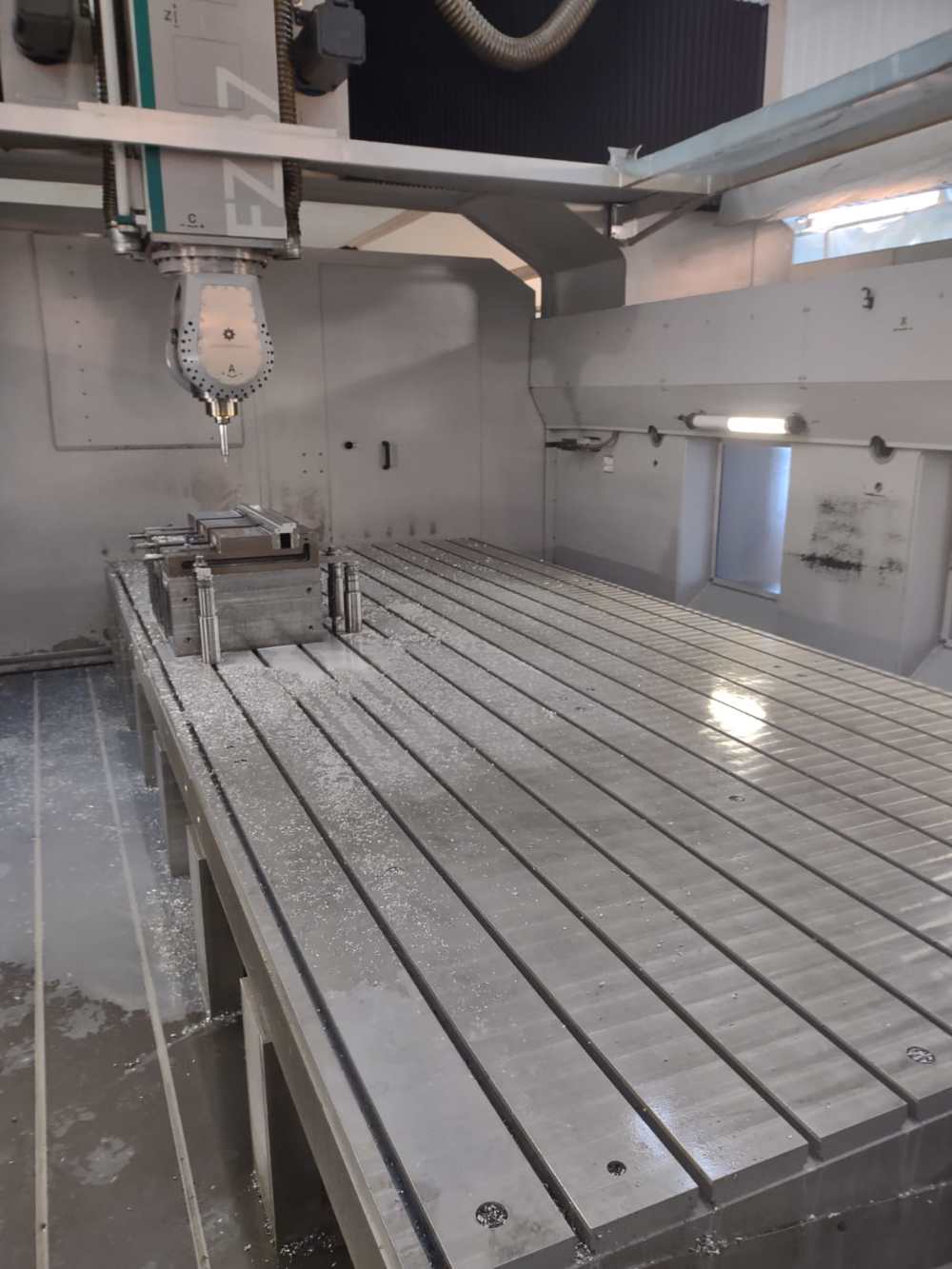

Aufspanntisch
Abmessung : 5500 x 3000 x 350 mm
max. Tischbelastung : 30000 kg/qm
Abstand T-Nuten 250 mm

Frässpindel
max. Drehzahl Frässpindel: 24000 U / min
max. Leistung : 52 kW
Max Drehmoment : 45 Nm

C Achse : +/- 275 Degree
Schwenkkopf A- Achse : +/- 110 Grad

Vorschub : 30 m/min X-, Y-,
Vorschub : 20 m/min Z-Achse

5- Achsen Fräskopf VH 5 mit A- und C- Achse
Wasserkühlung für Fräskopf VH5
Werkzeugaufnahme : HSK 63 A

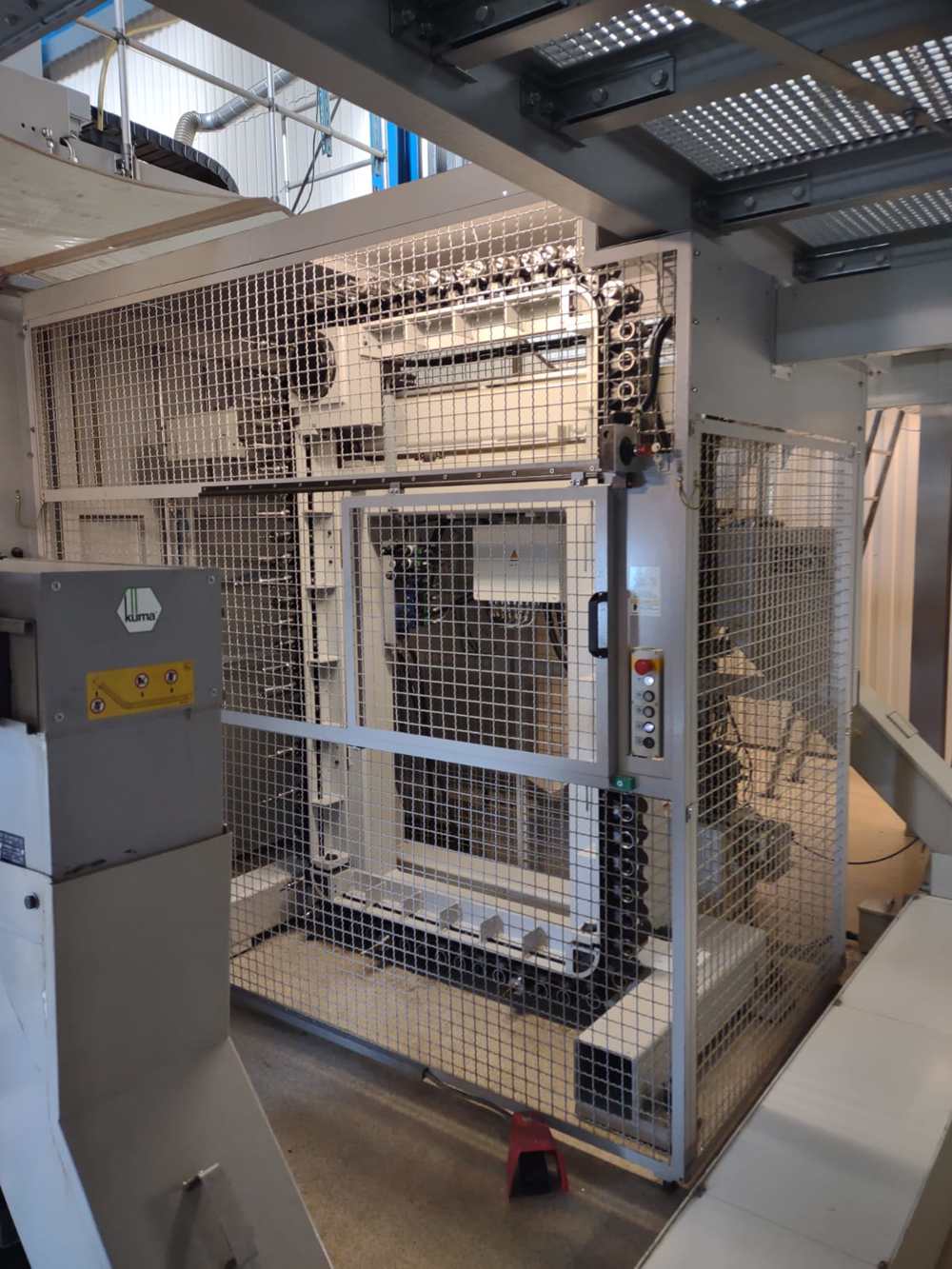

Werkzeugmagazin : 80 Positionen

Maschinengewicht : 65.000 kg
Maschinenabmessung : 7500 x 5000 x 4750 mm
Strombedarf : 155 kW 315 A


weitere Ausstattungsmerkmale

- Renishaw MP 60
- Glasmassstäbe Heidenhain in allen Achsen mit Sperrluft
- 2 x Kratzband Späneförderer Fabrikat KÜMA KF1/260 WB
- Laservermessung Blum "Micro " bis max. Werkzeugdurchmesser 80 mm
- Kühlmittelhochdruckanlage Knoll Typ 400 K -3 mit Bandfilter
- Slimline Bedienhandrad
- Innere -+Äußere Kühlmittelzufuhr
- Hochdruck IKZ
- Minimalmengenschmiersystem Vogel innen + aussen
- komplette Dokumentation
- KühlmittelKühlanlage Stulz
- Luftfilteranlagen Absolent

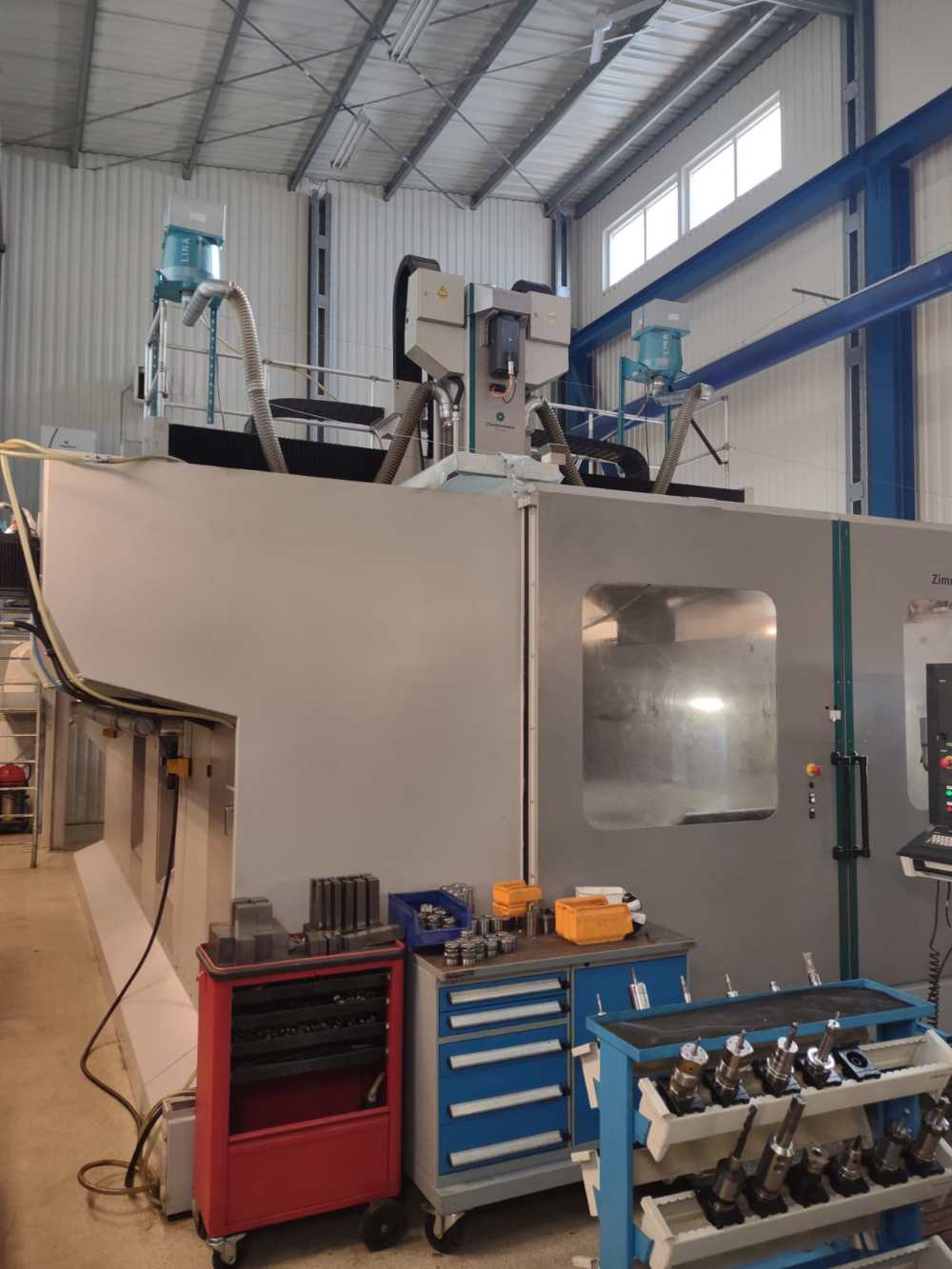

- komplette Einhausung der Maschine


Maschine ist seit Februar 2023 demontiert im Lager Hultfred / Schweden


Alle Angaben ohne Gewähr , Irrtum und Zwischenverkauf behalten wir uns ausdrücklich vor
